详细介绍
此接收机是---数字电视前端系统的黄金搭档

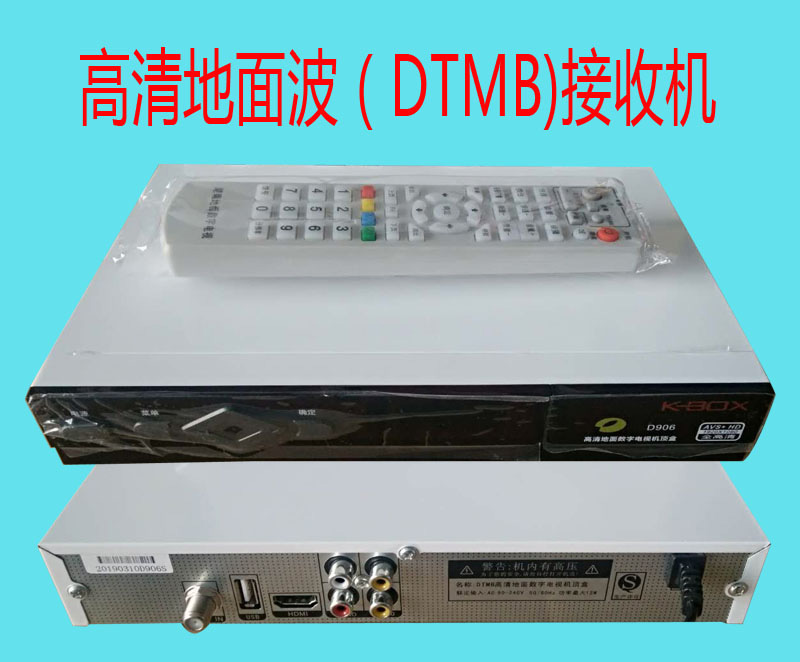

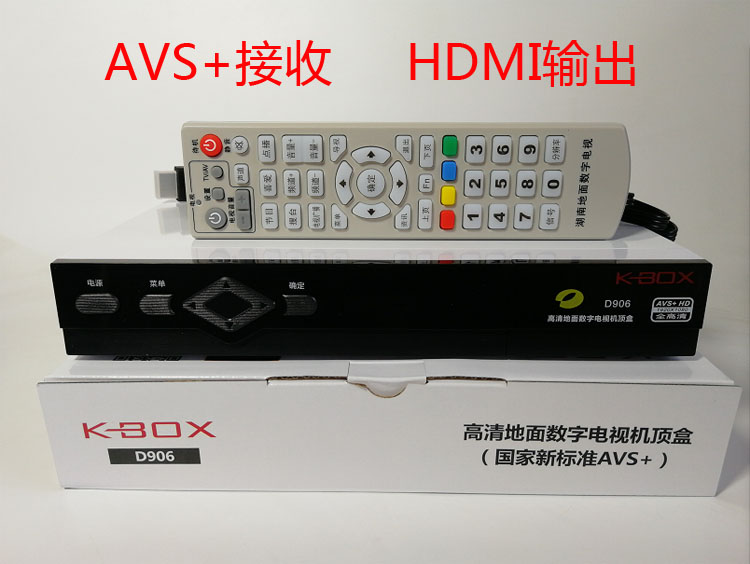

高清HDMI(国标)地面波(DTMB)数字电视机顶盒
此款高清机顶盒 铁质外壳散热性能更好(7*24小时全年天天开机)
高清地面数字机顶盒技术参数
一般功能:
1. 支持标准EPG;
2. 支持单、多载波全模式国标地面数字电视无线接收。
3. 支持AVS+高清视频编码格式,兼容支持MPEG-2,AVS,H.264视频编码格式。
4. 具备中文OSD显示界面,可叠加透明或半透明图像和文字。
5. 支持GB2312及GB13000编码标准的字库。
6. 屏幕保护。无RF信号20秒后,画面变黑场,并提示信号丢失。
7. 支持系统信息显示。包括机顶盒号,软件版本,硬件版本等。
8. 支持当前节目信息显示。包括日期、时间、频道号、节目名称、视音频PID、调制频率、符号率、调制方式、信号相对强度及质量、误码率等。
9. 通过国家3C认证。
10. 外观简洁时尚,装配方便。
11. 符合GB8898-2011《音频、视频及类似电子产品安全要求》的规定。
技术参数:
射频及频道
l 射频输入频率: 42-870MHZ
l 输入阻抗: 75Ω
l 输入电平: -10-86dbm
l 频率捕捉范围:-450Hz --500Hz
l C/N门限:≤26dB
l 解调方式: 4QAM、16QAM、 32QAM、 64QAM
l 频道带宽: 8M
视频输出
l 视频格式:AVS+高清;MPEG-2; AVS ;H.264
l 视频输出幅度:700±30mv(p-p)
l 视频同步幅度:300±30mv(p-p)
l 输出格式:PAL/NTSC自动
音频输出
l 音频输出电平:0.775±10% Vrms;600欧不平衡
l 支持音频编码:DRA; MPEG-1-AUDIO LAYER1/II; MPEG-2-AUDIO
l 音频失真度:≤1.0%(20~20khz)
l 音频幅频特性:±2(20~20khz)dB
l 输出模式:左右声道分离输出
l 音量调整:≥32级
CPU及存储器
l CPU工作主频:≥600MHz
l Flash Memory: ≥32Mbytes
l RAM:≥256Mbytes
接口
l 射频输入接口:一路F型英制
l 音视频接口:CVBS,视频、左声道、右声道
l 数据接口:(用于机顶盒软件升级)
内置电源
l 输入电压:100~240V 50/60HZ
l 功率:≤8W
标识
l CA标识码采用不易损坏的形式标示于机顶盒后部或底部。
l 必要的安全防雷警示标志
遥控器
l 有效遥控距离10米
l 按键软硬适中,手感舒适
l 有效操作角度不小于接收器垂直中心线30度范围
输出AV线
l 采用高品质线材,纯铜导体,插头镀铬或镀金处理
l 插头表面光滑、接插松紧适度
l 长度不小于1米。
l 视频黄色、音频红色和白色
外壳规格
l 塑胶外壳
l 尺寸:220mm*130mm*38mm
l 外观无毛刺,适当的条状散热孔。
l 上盖板喷塑后腹膜。
l 前面板采用塑料材质
l LED型指示灯,指示电源、锁定状态
l 4位7段LED数码显示机顶盒状态及频道号等信息
前面板按键
l 电源开关、音量+、音量_、频道+、频道_菜单、确认
环境参数
l 环境温度:0-45°;环境相对湿度:10%-80%。
整体配置
机顶盒、AV线、遥控器、(电源适配器)、遥控器电池、合格证、安装使用说明书
