1.产品概述

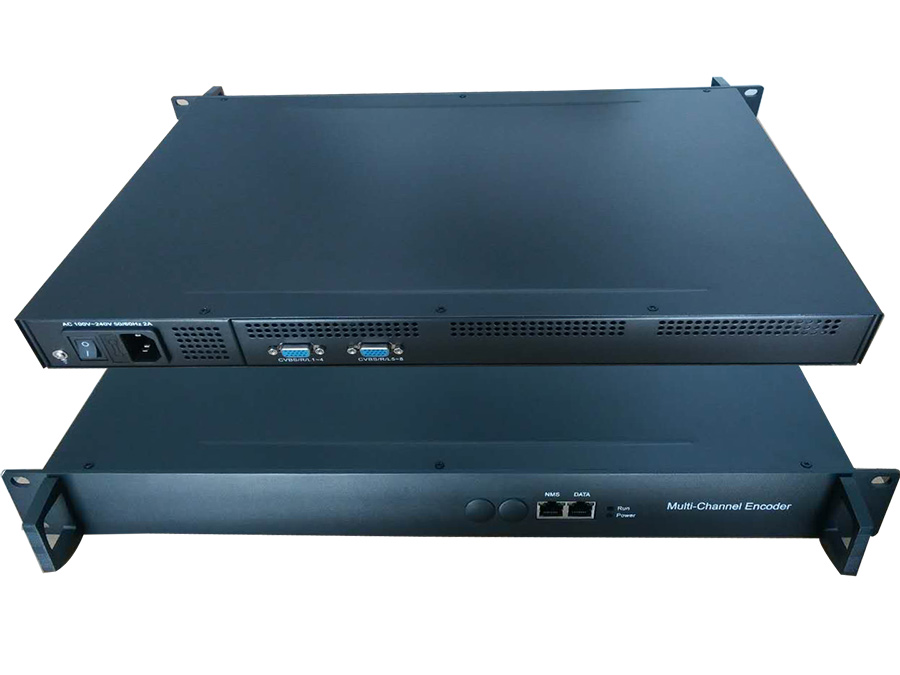

DX3218SA 多路标清编码器是我公司*研发的高集成度的标清编码设备。采用模块化设计，单个模块支持8路CVBS输入（复合视频和非平衡立体声音频），可支持3个模块，*支持24路CVBS输入。每个模块支持MPEG-4 AVC/H.264编码后的节目复用成1路MPTS和8路SPTS输出，支持千兆/百兆IP输出，支持两个ASI输出接口（互为备份），ASI输出MPTS。该设备支持OSD功能，可在每路编码视频中插入图片、二维码、文字等信息（选配），具有高集成度、高性能、低成本的特点，非常适用于酒店、会所、医院、浴场等IPTV电视系统。
2.产品特点
• 1个模块支持8路CVBS视频输入，3个模块时，*支持24路CVBS输入；
• 支持PAL和NTSC制式的视频格式；
• 支持MPEG1 Layer II音频编码，支持音频增益调节；
• 支持IP（MPTS/SPTS）输出，支持UDP/RTP协议；
• 支持空包过滤（只针对MPTS），SPTS默认过滤空包；
• 支持实时有效的编码输出码率监控；
• 支持Web网络管理，可通过网络升级；
• 模块化设计，1U机箱支持多达3个模块；
3.技术参数
|
输入 |
8路CVBS输入，3个模块时，*支持24路CVBS输入，RCA，（DB15接口） |
|
|
视频 |
分辨率 |
720×576i, 720×480i, |
|
编码格式 |
MPEG4 AVC/H.264 |
|
|
码率 |
1Mbps~7Mbps 每个通道可调 |
|
|
码率控制模式 |
CBR/VBR |
|
|
GOP 结构 |
IPP |
|
|
音频 |
编码格式 |
MPEG-1 Layer 2 |
|
采样率 |
48KHz |
|
|
采样精度 |
24-bit |
|
|
音频增益 |
0-255 adjustable |
|
|
码率 |
64/128/192/224/256/320/384Kbps 每个通道 |
|
|
输出 |
ASI输出接口（互为备份），BNC接口（选配）
IP（MPTS/SPTS）输出，UDP/RTP协议，100M/1000M自适应以太网接口 |
|
|
系统 |
Web网络管理 |
|
|
中/英文 |
||
|
网络 远程升级 |
||
|
通用 |
尺寸(W×L×H) |
440mm×410mm×44.5mm |
|
重量 |
5kg |
|
|
环境温度 |
0~45℃(工作)；-20~80℃（存储） |
|
|
电压范围 |
AC 110V± 10%, 50/60Hz, AC 220 ± 10%, 50/60Hz |
|
